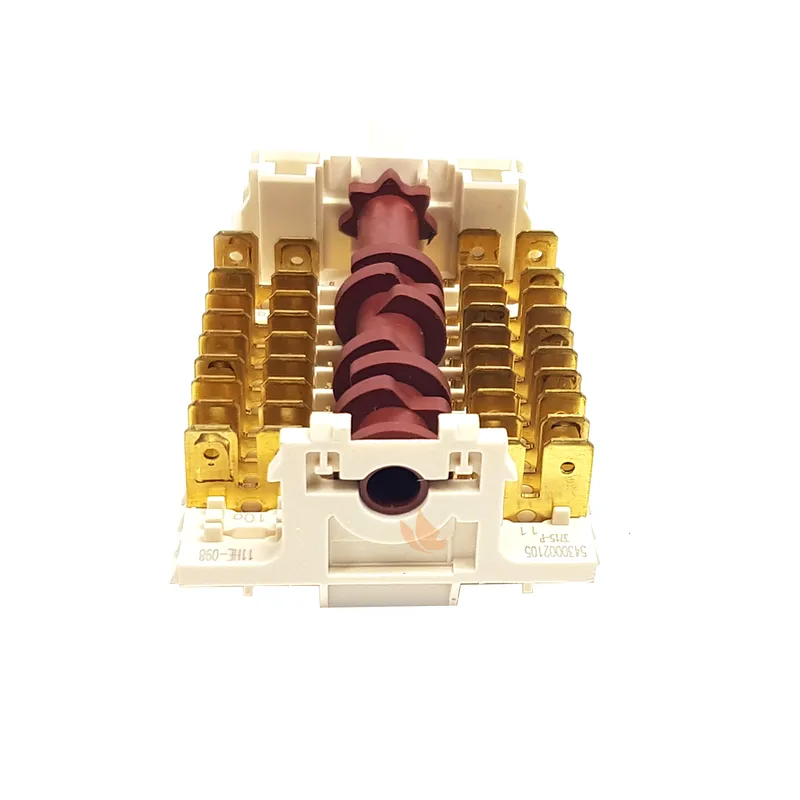

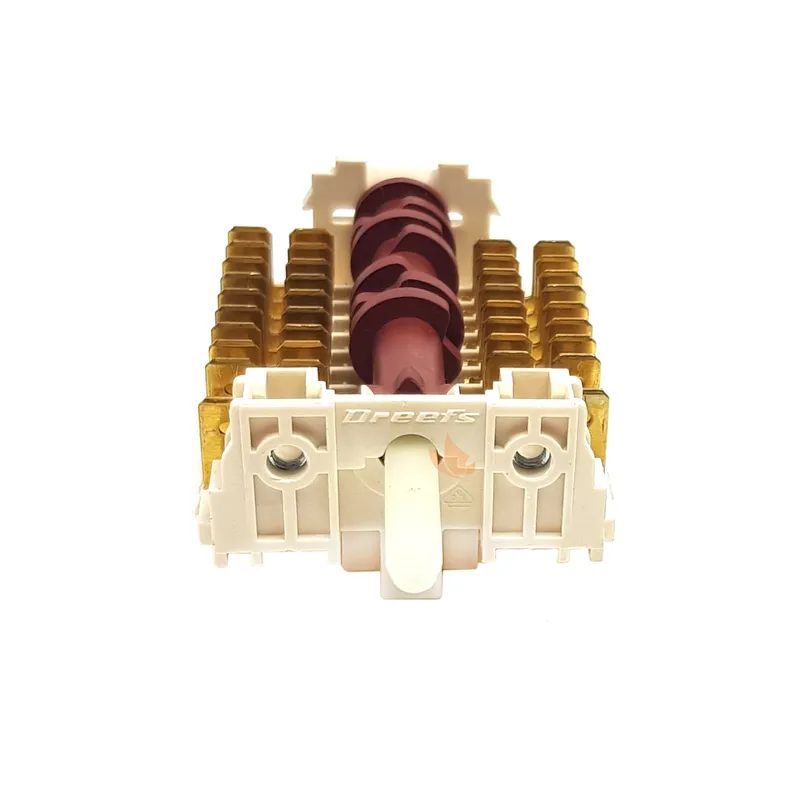

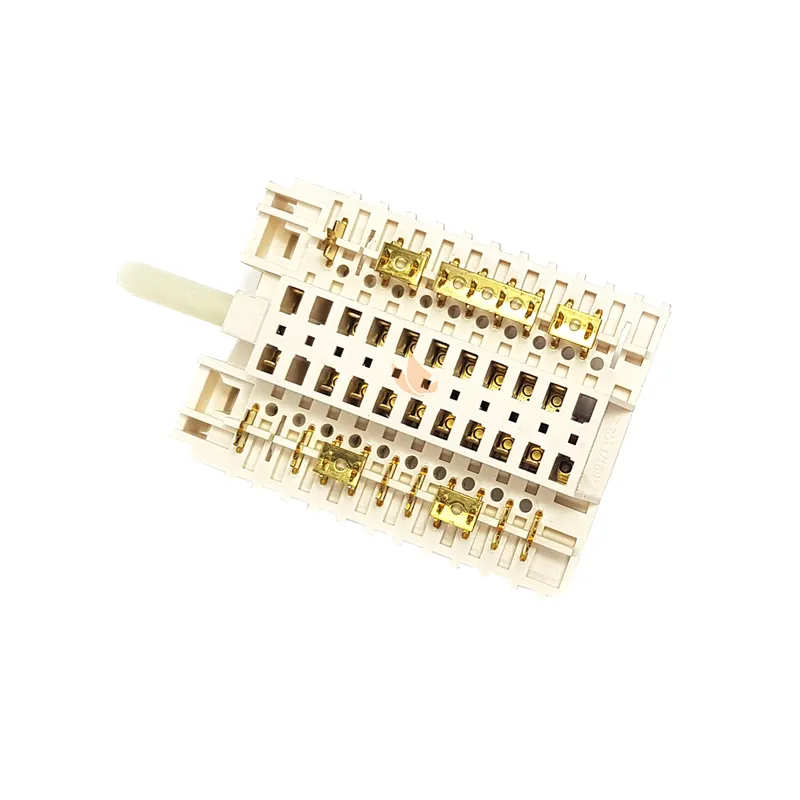

Interrupteur sélecteur Dreefs 11HE-098 four Bosch 00423977

⏱ Durée estimée

Environ 25 à 40 minutes (niveau intermédiaire).

🧰 Outils nécessaires

• Tournevis cruciforme et/ou Torx (selon modèle Bosch)

• Gants isolants

• Pince plate ou à bec fin

• Appareil photo / smartphone (pour mémoriser le câblage)

• Multimètre (facultatif, pour tester continuité)

⚠️ Étape 1 — Sécurité avant toute chose

1. Débranchez le four du secteur ou coupez le disjoncteur correspondant.

2. Attendez que toutes les parties internes soient froides.

3. Portez des gants isolants pour éviter tout risque électrique ou coupure métallique.

🔍 Étape 2 — Accéder au sélecteur

1. Ouvrez la porte du four.

2. Retirez les vis qui maintiennent le bandeau de commande (souvent sur le dessus du four).

3. Tirez doucement le bandeau vers vous pour accéder à la face arrière, où se trouve le sélecteur rotatif relié au bouton de commande.

🪛 Étape 3 — Retrait de l’ancien interrupteur-sélecteur

1. Déconnectez chaque cosse du sélecteur, une par une.
   👉 Conseil : prenez une photo ou notez l’ordre exact des fils ; il y a souvent 6 à 10 bornes.

2. Retirez la molette avant du four (le bouton).

3. Déclipsez ou dévissez le sélecteur 00423977 du support du bandeau.

4. Sortez la pièce défectueuse avec précaution.

⚙️ Étape 4 — Installation du nouveau sélecteur 00423977

1. Positionnez la nouvelle pièce à l’emplacement exact de l’ancienne.

2. Revissez ou reclipsez-la solidement.

3. Rebranchez les cosses conformément à la photo ou au schéma noté.

4. Replacez le bouton de commande à l’avant.

5. Refermez le bandeau de commande et revissez-le.

🔌 Étape 5 — Vérification finale

1. Rebranchez le four au secteur.

2. Tournez le bouton de sélection : chaque position doit activer la fonction correspondante (grill, chaleur tournante, etc.).

3. Vérifiez également que l’éclairage du four s’allume normalement.

4. Si tout fonctionne ✅ : le remplacement est réussi.
   Sinon, coupez l’alimentation et revérifiez le câblage.

💡 Conseils d’entretien

• Évitez d’appuyer ou tourner le bouton trop brusquement.

• En cas de nettoyage du bandeau, ne pulvérisez pas de liquide directement sur les commandes.

• Si le bouton devient dur à tourner, un démontage et nettoyage préventif des contacts peuvent prolonger sa durée de vie.
