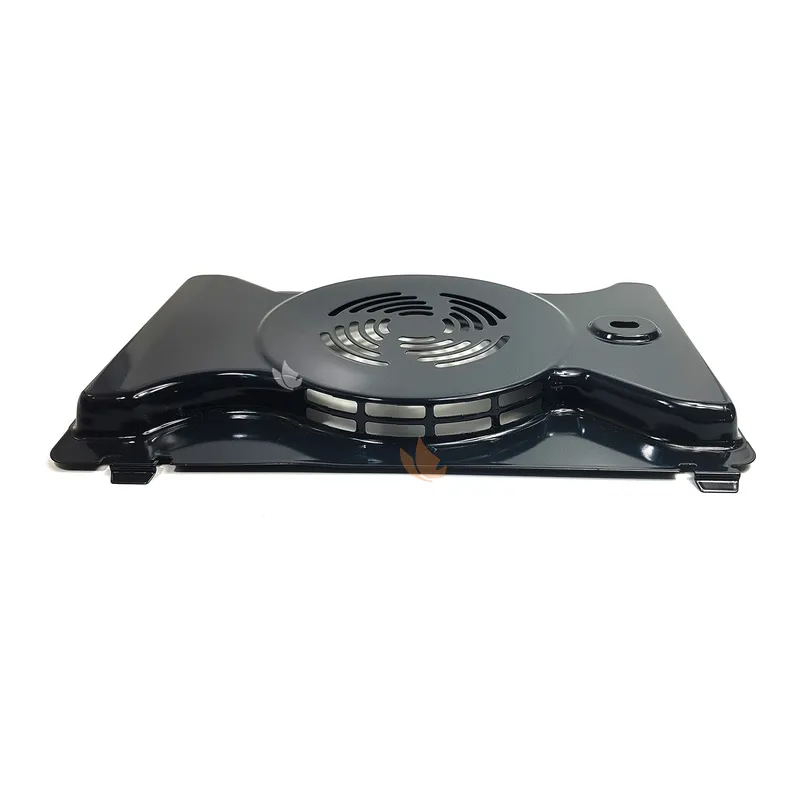

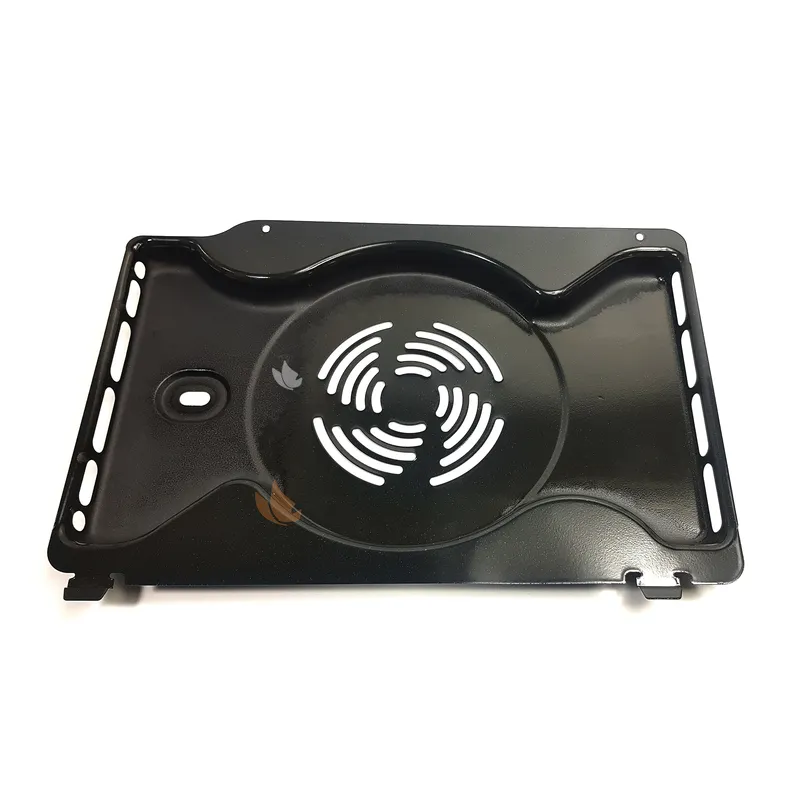

Déflecteur Cache ventilateur Four Whirlpool – 480121101601, C00322032

Tutoriel de remplacement — Cache ventilateur Four Whirlpool 480121101601

🕓 Durée estimée

•  Environ 20 à 30 minutes (un peu plus si le four est encastré).

🧰 Outils nécessaires

• Tournevis cruciforme (ou torx selon modèle)

• Gants de protection (anti-coupures ou isolants)

• Chiffon doux

• Optionnel : une lampe frontale ou torche

⚠️ Étape 1 — Sécurité avant tout

1. Débranchez le four de la prise secteur.

2. Si c’est un modèle encastré, coupez l’alimentation électrique au disjoncteur.

3. Attendez que le four soit froid avant d’intervenir.

4. Portez des gants de protection : le cache métallique peut avoir des bords tranchants.

🔍 Étape 2 — Accès au cache ventilateur

1. Ouvrez la porte du four.

2. Retirez les grilles et plaques pour dégager l’espace.

3. À l’arrière de la cavité du four, vous verrez une plaque circulaire ou ovale : c’est le cache ventilateur (ou déflecteur d’air).

   • Il est généralement fixé par 2 à 4 vis au centre ou en périphérie.

4. Si le four est très encrassé, un petit nettoyage autour des vis facilitera le démontage.

🪛 Étape 3 — Dépose de l’ancien cache

1. À l’aide du tournevis, dévissez les vis de maintien du cache.

2. Retirez doucement le cache :

   • Vous découvrirez le ventilateur de chaleur tournante juste derrière.

3. Profitez-en pour nettoyer délicatement la zone avec un chiffon sec :

   • Évitez de toucher les pales du ventilateur.

   • Si elles sont très grasses, vous pouvez passer un léger coup de chiffon humide (four toujours débranché !).

⚙️ Étape 4 — Installation du nouveau cache ventilateur (480121101601)

1. Positionnez le nouveau cache à l’arrière du four, en alignant les trous de fixation.

2. Replacez les vis d’origine (ou celles fournies avec la pièce) sans les serrer complètement au début.

3. Une fois bien aligné, serrez les vis uniformément pour que le cache soit plaqué sans déformation.

4. Vérifiez que le ventilateur tourne librement derrière le cache (en le faisant tourner doucement à la main).

   • Si ça frotte : repositionnez le cache jusqu’à ce qu’il n’y ait plus de contact.

🔌 Étape 5 — Remontage et test

1. Replacez les grilles et accessoires dans le four.

2. Rebranchez l’appareil ou remettez le disjoncteur en marche.

3. Allumez le four et lancez un programme chaleur tournante à 100 °C pendant 2 minutes.

   • Écoutez le bruit du ventilateur : il doit tourner librement, sans frottement.

4. Si tout est normal : ✅ remplacement réussi !

💡 Astuces & entretien

• Nettoyez périodiquement les ouvertures du cache pour éviter l’obstruction du flux d’air.

• Si le ventilateur fait du bruit même après remplacement du cache, pensez à vérifier le moteur du ventilateur (souvent accessible derrière la paroi arrière externe du four).

• Évitez de pulvériser des produits dégraissants directement sur la zone : démontez le cache si nécessaire.
