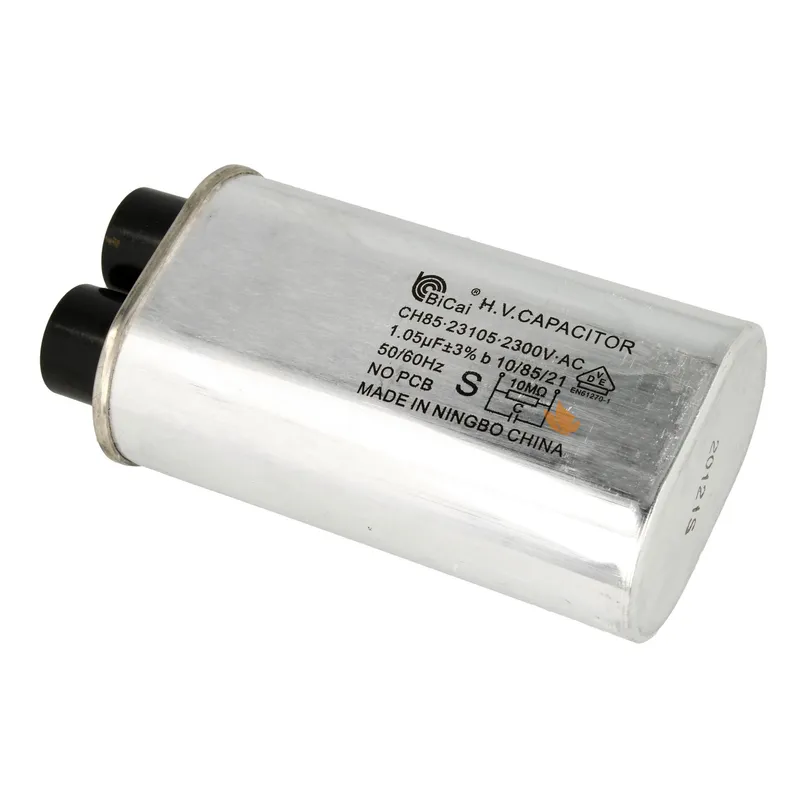

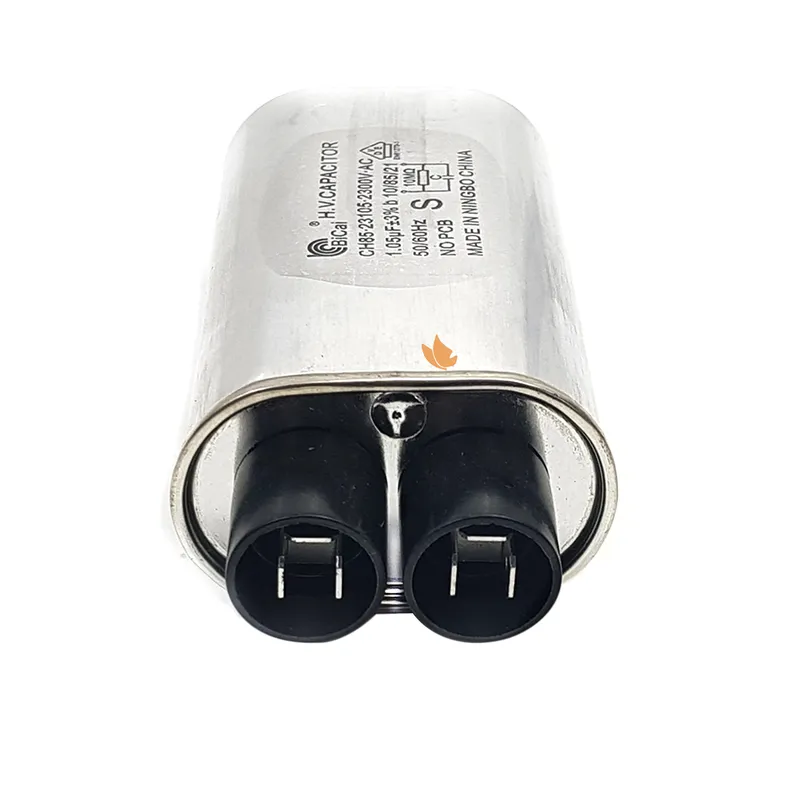

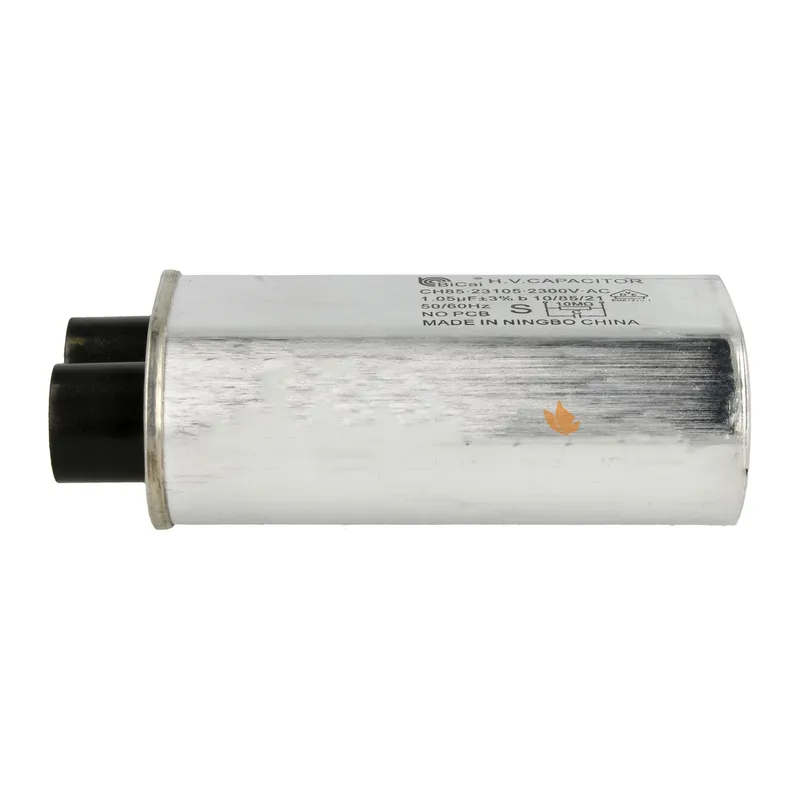

Condensateur HT 1.05µF 2300V Four Electrolux AEG – 3157959028

Niveau de difficulté : ⭐⭐⭐⭐☆ (Avancé)  –  ⏱ Temps estimé : 30 à 45 minutes

⚠️ ATTENTION – DANGER HAUTE TENSION

⚠️ Le condensateur peut rester chargé même appareil débranché.
Cette intervention doit être réalisée uniquement par une personne qualifiée. En cas de doute, il est fortement recommandé de faire appel à un professionnel.

⚠️ Consignes de sécurité essentielles

• Débranchez impérativement le micro-ondes du secteur.
• Attendez plusieurs minutes après la déconnexion.
• Ne touchez jamais directement les bornes du condensateur.
• La décharge du condensateur nécessite une procédure adaptée et sécurisée.

🔧 Outils nécessaires

• Tournevis cruciforme et/ou Torx
• Clé plate ou douille
• Gants isolants
• Multimètre (recommandé)
• Appareil photo pour repérage

1️⃣ Mise hors tension et accès

• Débranchez le micro-ondes.
• Retirez le capot extérieur.
• Localisez le condensateur haute tension à proximité du magnétron et du transformateur HT.

2️⃣ Repérage des connexions

• Photographiez les connexions avant toute manipulation.
• Identifiez clairement l’emplacement de chaque cosse.

3️⃣ Dépose de l’ancien condensateur

• Déconnectez les cosses avec une pince isolée.
• Dévissez la bride ou le support de fixation.
• Retirez le condensateur avec précaution.

4️⃣ Installation du nouveau condensateur

• Positionnez le condensateur HT 1.05µF 2300V à l’emplacement d’origine.
• Fixez-le solidement sur son support.
• Rebranchez les cosses conformément au repérage initial.

5️⃣ Remontage et test

• Replacez le capot du micro-ondes.
• Rebranchez l’appareil.
• Effectuez un test de chauffe avec un récipient d’eau pour vérifier le bon fonctionnement.

Symptômes d’un condensateur HT défectueux

• Micro-ondes qui ne chauffe plus
• Disjonction à la mise en route
• Bruit de claquement ou bourdonnement
• Odeur anormale ou traces de brûlure
• Fusible HT qui saute

✅ Avantages

• ✔ Fonctionnement stable du circuit haute tension
• ✔ Protection du magnétron et du transformateur
• ✔ Conformité stricte aux spécifications constructeur
• ✔ Sécurité électrique renforcée
• ✔ Pièce d’origine Electrolux / AEG
